DEKIMAS-MC(Micro CADAM - AutoCADデータ変換ツール)

DEKIMAS-MC(Micro CADAM - AutoCADデータ変換ツール)

高い変換仕様を実現する高精度データコンバータ「DEKIMAS」で、AutoCADへのマイグレーションをサポートいたします。

概要

DEKIMAS

他CADからAutoCADへの移行については、それぞれのCADの特徴を知り効果的なツールを用いて計画的に実施する必要があります。高精度データコン バータ「DEKIMAS」シリーズを活用し、多数の移行実績を持つコベルコシステムがAutoCADへのマイグレーションをトータルでサポートいたしま す。DEKIMASは、従来型コンバータに見られる「見た目重視変換による要素情報の欠落」をなくしAutoCADで再利用できるデータを生成することを 主眼においた高い変換仕様を実現しています。

DEKIMASシリーズ製品ラインナップ

変換一覧イメージ

変換一覧イメージ

DEKIMAS-MC MICRO CADAM <-> AutoCAD
DEKIMAS-MC mini MICRO CADAM --> AutoCAD
DEKIMAS-HC HICAD --> AutoCAD

※ 評価版お申込み及びダウンロードはこちらをご覧ください。(評価版はDEKIMAS-MC miniのみ)
  販売代理店「テスミックシステムズ株式会社」のホームページで受付いたします。
※ 簡易版のDEKIMAS-MC mini は関連ソリューションよりご覧ください。

DEKIMAS-MCの特長

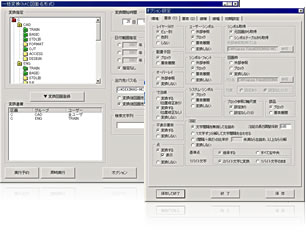

きめ細かなオプション設定によりAutoCADで再利用できる高精度な変換データを生成します。

  • 完全なDWGを生成するため要素互換性も高く、寸法等の編集・追加も容易
  • 大量な図面も一括変換が可能
  • 図面要素を変換する豊富なパラーメータ設定
    1. レイヤー分け・シンボル・子図
    2. 図面枠・配置子図
    3. オーバーレイ図面(miniではオプション)
  • 尺度情報もAutoCADで再現
  • 注記文字も見た目を損なわず変換が可能
  • AutoCADのテンプレートを利用した変換が可能
  • 出力形式の選択が可能
  • 線種・線幅も様々なパターンで変換

導入効果

  • DXF経由のデータ変換の問題点が解決されます。
     ~DXFデータの問題点~
    1. 寸法化け、文字化けが発生する
    2. 要素情報が変換されない
    3. 図面を修正する必要があり手間がかかる
  • CAD移行に伴う大量な図面資産の移行をスムーズに実施できます。
  • 取引先との図面データのやりとりが、よりスムーズに実施できます。
  • 変換オプションやカスタマイズを活用することにより、レイヤ分けされた図面データやPDFデータ作成などより付加価値の図面データが生成できます。

オプションプログラム

レイヤ分けプログラム

標準機能では、画層はVIEW別または色別で作成されます。このプログラムを利用すると線種・要素単位で自由に画層名を決めることができます。

自動変換監視プログラム

特定の区画・グループ・ユーザを常に監視し、監視先に図面がコピーされたら指定されたフォルダへ図面変換をおこないます。

外字変換プログラム

MICRO CADAMで作成された独自の外字、またはAutoCADで表現できない文字を識別しAutoCADで表現できる文字に置き換えます。

カスタマイズ(ポストプログラム)

お客様環境のシステムに対応させるためのカスタマイズについては個別に承ります。

関連サービス

移行のための環境作成支援サービス
~AutoCADテンプレート作成支援

設計環境を弊社がお客様に代わって雛形を作成し、それを元にお客様社内で作成・変更が簡単にできるように教育することを目標とします。

AutoCAD立ち上げ支援サービス
~移行全般及び新規システム、構築に関する簡易コンサル

新しくAutoCADでの設計業務を開始するにあたり、運用上必要である様々な『ルール』の策定をご支援いたします。

MICRO CADAMユーザーのためのAutoCAD Mechanical教育
~MICRO CADAMとの概念やコマンドの違いを比較しながら習得
DEKIMAS−MCを利用した図面変換請負サービス
~図面をお預かりしコベルコシステムの環境で変換

製品価格

製品価格(税別)
製品本体価格 ¥2,000,000
年間サポート費用 ¥200,000
DEKIMAS-MC導入/導入時教育サービス(1日) ¥300,000

オプションプログラム(税別)
外字変換プログラム ¥100,000
自動変換監視ツール ¥200,000
レイヤ分けプログラム ¥200,000

動作環境

稼働環境

  1. OS
  Windows 7(32bit/64bit)
  1. AutoCAD ※1
  2014~2017のいずれか
  1. MICRO CADAM Helix ※2

  32bit版:V4R3 以上
  64bit版:2011 R1以上
※1 変換端末用のAutoCADは、レギュラー版をご準備ください。
  (AutoCAD LTは変換端末用のソフトウェアとしては利用できません。)
※2 MICRO-CADAMは、端末のOSと同一bit数のソフトウェアをインストールください。
※3 DEKIMASをインストールする端末には、2、3のソフトウェアが事前に導入されている必要があります。

DEKIMAS-MC/DEKIMAS-MC mini 比較表

名称  DEKIMAS-MC DEKIMAS-MC mini
変換方向 両方向 片方向
(MC --> AC)
変換形式 DWG 対応 単一バージョンのみ対応
DXF 対応 未対応
DWF 対応 未対応
変換方法 単体 対応 対応
一括 対応 即時実行のみ対応
図面形式 MC図面 対応 対応
OS図面 対応 対応
カスタマイズ 可能 不可
オーバーレイ合成ツール 有り 無し
Auto設計屋 対応 対応
テンプレート対応 対応 対応
要素 レイヤ分け 対応 「色別」不可
ユーザシンボル 対応 「外部参照」不可
シンボルフォント 対応 「外部参照」不可
システムシンボル 対応 対応
配置子図 対応 対応
オーバーレイ 対応 未対応
寸法線 対応 対応
対応 対応
図枠 対応 未対応
注記 対応 対応
線種 線種1 対応 対応
線種2 対応 対応
微小線分 対応 対応
線幅 線幅 --> 色 対応 対応
線幅 --> 線幅 対応 対応

※ DEKIMASは、コベルコシステム株式会社の登録商標です。
